Waveshare GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi, GSM/GPRS/GNSS/Bluetooth HAT
GSM/GPRS/GNSS/Bluetooth HAT
£29.99
Zu Produktinformationen springen
GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi, basierend auf SIM868
Übersicht
1. Dies ist ein praktisches, energiesparendes Raspberry Pi HAT, das verschiedene Kommunikationsfunktionen bietet: GSM, GPRS, GNSS und Bluetooth.
2. Es ermöglicht Ihrem Pi, problemlos zu telefonieren, Nachrichten zu senden, sich mit dem drahtlosen Internet zu verbinden, globale Position zu bestimmen, Daten über Bluetooth zu übertragen und so weiter.
Eigenschaften
1. Raspberry Pi Konnektivität, kompatibel mit Raspberry Pi 2B/3B/3B+/Zero/Zero W
2. Unterstützt SMS, Telefonanrufe, GPRS, DTMF, HTTP, FTP, MMS, E-Mail, etc.
3. Unterstützt GPS, COMPASS, Glonass, LBS Basisstationspositionierung, Omni-Positionierung
4. Bluetooth 3.0, unterstützt Datenübertragung über Bluetooth
5. Onboard USB TO UART Konverter CP2102 für UART-Debugging
6. 6x LEDs zur Anzeige des Modul-Betriebsstatus
7. SIM-Kartensteckplatz für 1,8V/3V SIM-Karten
8. RTC mit Batteriehalter für Pufferbatterie
9. Baudratenerkennung (1200bps ~115200bps)
10. Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
11. Unterstützt SIM Application Toolkit: GSM 11.14 Release 99
12. Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)
GSM/GPRS
1. Band
- GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
- Quad-Band automatische Suche
- Konform mit GSM Phase 2/2+
2. Sendeleistung
- Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
- Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)
4. GPRS-Konnektivität
- GPRS Multi-Slot Klasse 12 (Standard)
- GPRS Multi-Slot Klasse 1~12 (konfigurierbar)
5. GPRS-Datenfunktionen
- Downlink-Geschwindigkeit: max. 85,6 kbit/s
- Uplink-Geschwindigkeit: max. 85,6 kbit/s
- Codierschemata: CS-1\CS-2\CS-3\CS-4
- Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindungen
- Unterstützt PBCCH
- Unterstützt USSD
6. SMS
- Unterstützt: MT/MO/CB/Text/PDU-Modus
- SMS-Speicher: SIM-Karte
7. Audio
- Sprachkodierung/-dekodierung: Half Rate\Full Rate\Enhanced Full Rate\Adaptive Multi Rate
- Unterstützt Echounterdrückung
- Unterstützt Rauschunterdrückung
GNSS
1. Empfängertyp
- 33 Tracking-Kanäle
- 99 Erfassungskanäle
- GPS L1 C/A Code
2. Empfindlichkeit
- Tracking: -165 dBm
- Kaltstarts: -148 dBm
3. Zeit bis zum ersten Fix
- Kaltstarts: 28s (typ.)
- Heißstarts: < 1s
- Warmstarts: 26s
4. Genauigkeit
- Horizontale Position: <2,5m CEP
Bluetooth
1. Integriert AT-Befehle
2. Konform mit Bluetooth Spezifikation 3.0 + EDR
3. Unterstützt SPP, OPP, HFP/HSP, etc.
Sonstiges
1. Betriebsspannung: 5V
2. Betriebstemperatur: -40 Grad C ~ 85 Grad C
3. Lagertemperatur: -45 Grad C ~ 90 Grad C
4. Abmessungen: 30,2 mm x 65 mm

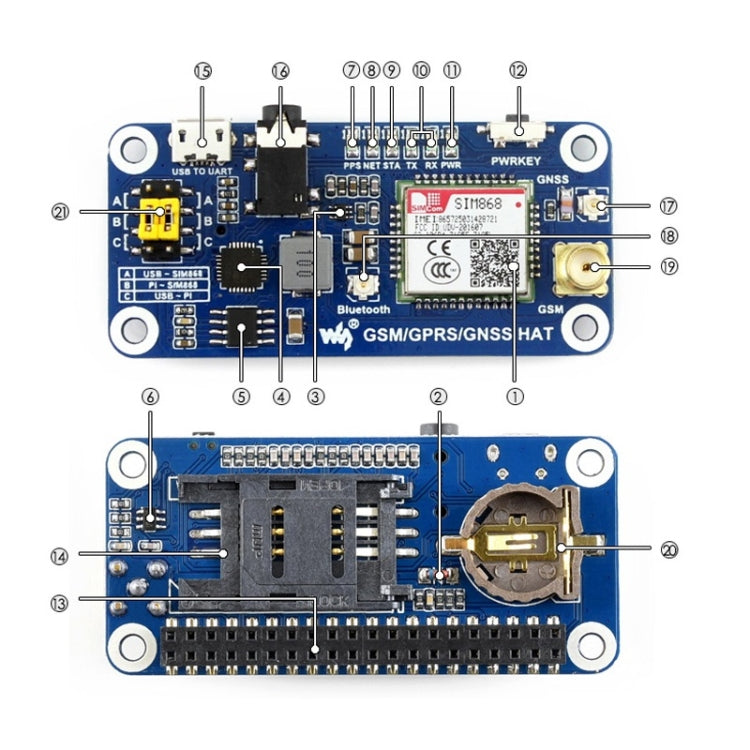

Auf der Platine
1. SIM868 Modul
2. ZMM5V1: Reglerdiode
3. SMF05C: TVS-Diode
4. CP2102: USB zu UART Konverter
5. MP1482: Leistungs-Chip
6. NDC7002N: Spannungspegelwandler
7. GPS-Statusanzeige
8. NET-Anzeige:
- Blinkt schnell, wenn das Modul startet
- Blinkt langsam, nachdem die GSM-Registrierung erfolgreich war
9. STA Modul-Betriebsstatusanzeige
10. SIM868 UART Tx/Rx Anzeige
11. Leistungsanzeige
12. SIM868 Steuertaste: Taste 1 Sekunde lang gedrückt halten, um SIM868 zu starten/herunterzufahren
13. Raspberry Pi GPIO-Anschluss
14. SIM-Kartensteckplatz
15. USB zu UART Schnittstelle
16. 3,5mm Kopfhörer-/Mikrofonbuchse
17. GNSS-Antennenanschluss
18. Bluetooth-Antennenanschluss
19. GSM-Antennenanschluss
20. CR1220 Batteriehalter: für RTC-Pufferbatterie
21. UART-Auswahlschalter
- A: SIM868 über USB zu UART steuern
- B: SIM868 über Raspberry Pi steuern
- C: Auf Raspberry Pi über USB zu UART zugreifen

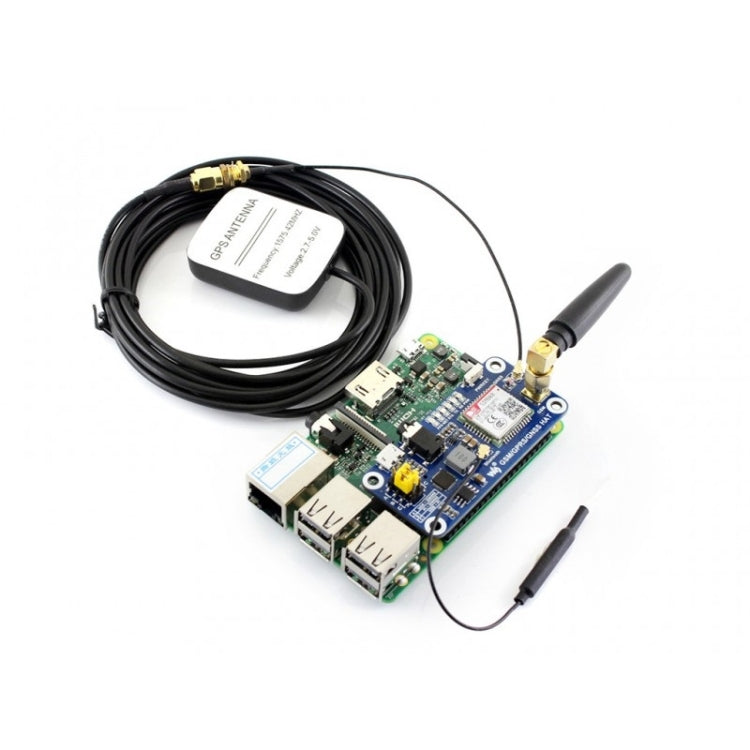

Lieferumfang
1. GSM/GPRS/GNSS HAT x1
2. GSM-Antenne x1
3. GPS-Externalantenne (B) x1
4. Bluetooth-Antenne x1
5. USB Typ A Stecker auf Micro Stecker Kabel x1
6. RPi Schraubensatz (2 Stück) x1
